MCB sebagai Proteksi dan Pembatas Daya Listrik

Minggu, 18 Nov 2012 17:39 WIB

MCB (Miniature Circuit Breaker) adalah komponen dalam instalasi listrik rumah yang mempunyai peran sangat penting. Komponen ini berfungsi sebagai sistem proteksi dalam instalasi listrik bila terjadi beban lebih dan hubung singkat arus listrik (short circuit atau korsleting). Kegagalan fungsi dari MCB ini berpotensi menimbulkan hal-hal yang tidak diinginkan seperti timbulnya percikan api karena hubung singkat yang akhirnya bisa menimbulkan kebakaran.

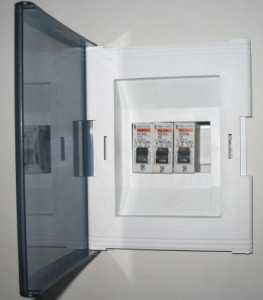

Pada instalasi listrik rumah, MCB terpasang di kWh meter listrik PLN dan juga di MCB Box. Jadi sebenarnya kita “kenal baik” dengan komponen ini, setidaknya tahulah bentuk dan dimana lokasinya. Tentunya karena setiap terjadi listrik di rumah “anjlok” disebabkan kelebihan pemakaian daya listrik atau korsleting, maka yang pasti dicari untuk menyalakan listrik PLN adalah MCB yang ada di kWh meter atau MCB Box.

Artikel ini akan membahas mengenai MCB ini secara lebih dalam dan lengkap. Sedikit teori dan beberapa istilah teknis kami munculkan sebagai pendukung penjelasan, dan semoga masih bisa dimengerti dengan mudah.

Fungsi MCB

$\"\\"\\"\"$ Bila kita perhatikan secara lebih detail, pada bagian depan MCB akan ada gambar simbol seperti gambar disamping ini. Simbol tersebut merupakan simbol yang umum dipakai dalam gambar listrik sebagai legenda yang menjelaskan fungsi dari peralatan listrik tersebut.

Sedangkan angka 1 dan 2 menunjukkan nomor terminal pada MCB sebagai tempat koneksi kabel listrik. Pada angka 1 atau bagian atas umumnya disambungkan dengan kabel incoming dan pada angka 2 atau bagian bawah disambungkan dengan kabel outgoing.

Gambar disebelah kanan merupakan MCB dengan toggle switch berwarna biru. Simbol “I” putih menunjukkan bahwa MCB dalam posisi “ON” dan simbol “O” menunjukkan posisi “OFF”.
